بسم الله الرحمن الرحيم

تحديث: 15-06-2017

مقدمة

في هذا الموضوع سأشرح ما هو ال يو إس بي USB وما هو التايب Type

عندما تفرق بين هذه الأمور سيكون لديك رؤية أفضل للأسلاك والمخارج

=============

أولا ما هو ال يو إس بي USB

هو Universal Serial Bus يعني الناقل التسلسلي العالمي

يستخدم في أغلب الأجهزة في العالم مثل الهاتف والجهاز اللوحي أو التلفاز أو الكمبيوتر وغيرها

يوجد نسخ من اليو إس بي وكل نسخة لها قوة نقل وقوة شحن وأكيد كلما زاد الرقم زادت التقنية لأنها أحدث

ثانيا ما هو التايب Type

تايب يعني نوع أو شكل، هل تشاهد رأس السلك يكون عادة من الطرف الأول بشكل والطرف الثاني بشكل آخر، إذا هذا الرأس يسمونه تايب يعني شكله من النوع الفلاني



إذا

USB = تقنية نقل وشحن

Type = شكل فقط

يوجد من ال USB نسخ

يوجد من ال Type أشكال



=============

نسخ ال يو إس بي USB

***سرعة البت تختلف عن البايت والمتواجد في الجدول هو البت.

النسخة سنة الصنع سرعة النقل ملاحظة
USB 1.0 1996 12Mbit/s نادر حاليا
USB 2.0 2000 480Mbit/s منتشر وسيزول
USB 3.0 2008 5Gbit/s

يسمى تجاريا

USB 3.1 Gen1

USB 3.1 2013 10Gbit/s

يسمى تجاريا

USB 3.1 Gen2

=============

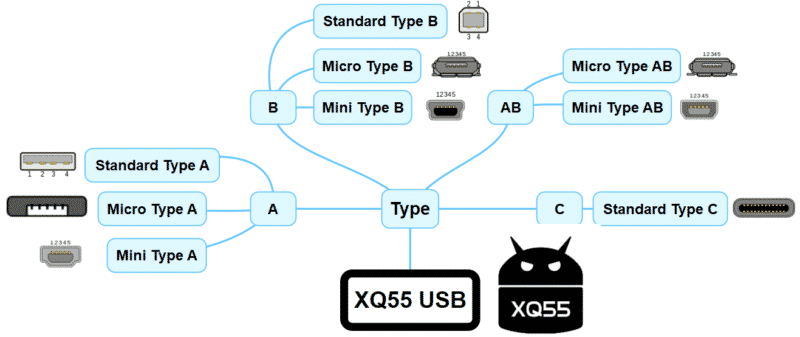

أشكال السلك أو التايب

***الشكل العادي هو ستاندر وعادة لا يكتب عليه عادي أو ستاندر وإذا كان مايكرو أو ميني يكتب عليه ذلك.

***يوجد شكل للسلك بإسم AB لكنه غير منتشر.

**كل شكل للسلك يوجد منه مدخل ومخرج أو ما يسمى ميل وفيميل ، ذكر وأنثى.

**يمكن نظريا على الورق أن يكون شكل السلك على أي نسخة.

الشكل TypeA TypeB TypeC
عادي يوجد يوجد يوجد
مايكرو يوجد يوجد لا يوجد
ميني يوجد يوجد لا يوجد

=============

الأشكال على أرض الواقع

***من اليمين مدخل أو فيميل ومن اليسار مخرج أو ميل.

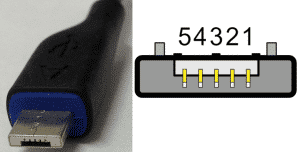

Micro Type A 2.0

=============

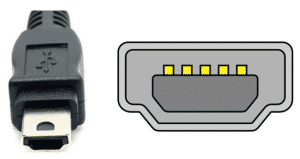

Mini Type A 2.0

=============

Type A 2.0

=============

Type A 3.0

=============

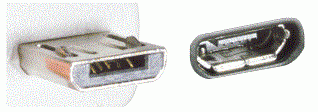

Micro Type B 2.0

=============

Micro Type B 3.0

=============

Mini Type B 2.0

=============

Type B 2.0

=============

Type B 3.0

=============

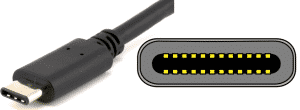

Type C

=============

الصورة بحجم كبير

=============

ملاحظات

*** ليس بالضرورة أن يكون سلك التايب سي بنسخة يو إس بي حديثة.

*** يوجد تحايل كبير في تسميات التايب سي لكن الأهم أن تنظر لنسخة اليو إس بي.

*** بعض نسخ التايب سي تختلف في الشحن السريع عن النسخ بمايكرو تايب بي.

*** تم إهمال شكل AB بشكل متعمد لأنه لا يهمنا في عالم الهواتف والتابلت.

=============

مصادر

تجارب شخصية ، دوارات ، متابعة …

مصدر1 ، مصدر2
